در خطوط تولید پیشرفته، دیگر جایی برای روشهای دستی یا نیمهدستی باقی نمانده است. انتقال از جوش لیزری سنتی به سیستمهای جوش لیزری تماماتوماتیک، تحولی بزرگ در کیفیت و ایمنی باتریهای لیتیومی ایجاد کرده است. اما چرا اتوماسیون در این فرآیند یک ضرورت اجتنابناپذیر است.
1. تضمین یکپارچگی و تعادل الکتریکی
در یک پک باتری که از ده ها یا صدها سلول تشکیل شده، تفاوت ناچیز در کیفیت جوشِ هر سلول، باعث تفاوت در مقاومت الکتریکی آنها میشود. سیستمهای اتوماتیک با کنترل دقیق و دیجیتالیِ پارامترهایی نظیر توان لیزر، زمان تابش و سرعت حرکت، تضمین میکنند که کیفیت اتصالِ تمام سلولها دقیقاً یکسان باشد. این یکپارچگی، عمر پک باتری را افزایش داده و از داغ شدن نامتوازن سلولها جلوگیری میکند.
2. حذف خطای انسانی و افزایش تکرارپذیری
فرآیند جوشکاری باتری به دقت میکرونی نیاز دارد. حتی ماهرترین اپراتورها نیز پس از چند ساعت فعالیت دچار خستگی میشوند که منجر به خطاهای کوچک اما فاجعهبار میشود. دستگاههای جوش اتوماتیک با استفاده از سیستمهای بینایی ماشین (Vision System) و هدایت رباتیک، موقعیت جوش را با دقت خیرهکننده پیدا کرده و فرآیند را بدون کوچکترین انحراف، هزاران بار تکرار میکنند.
3. جوشکاریِ ایمن با کمترین ورودی حرارت
باتریهای لیتیومی (بهویژه مدلهای حساس مانند LFP یا NMC) به گرمای بیش از حد واکنش منفی نشان میدهند. دستگاههای اتوماتیک از تکنولوژی جوش پالسی سریع بهره میبرند؛ به این معنا که انرژی لیزر در کسری از ثانیه و دقیقاً در نقطه مورد نظر تخلیه میشود. اتوماسیون اجازه میدهد که فاصله زمانی بین جوشها بهگونهای تنظیم شود که حرارت فرصت پخش شدن به ساختارهای داخلی حساس باتری را پیدا نکند.
4. سرعت تولید و بهرهوری اقتصادی
در بازارهای رقابتی امروز، سرعت تولید فاکتور کلیدی است. سیستمهای جوش اتوماتیک با قابلیت کارکرد مداوم (۲۴/۷) و ادغام با خطوط نوار نقاله (Conveyor Systems)، سرعت تولید را تا چند برابر نسبت به روشهای سنتی افزایش میدهند. این یعنی کاهش هزینههای سربار و افزایش سودآوری برای تولیدکننده.
5. تضمین هوابندی برای امنیت کاربر
بسیاری از سلولهای مدرن (بهخصوص مدلهای منشوری) برای جلوگیری از نشت الکترولیت نیاز به جوشکاری درب (Cap) بهصورت کاملاً هوابند دارند. یک جوش اتوماتیک، مسیری ممتد، بدون حباب و بدون منفذ ایجاد میکند. دستیابی به چنین سطح از کیفیت در آببندی، فقط از طریق کنترل حرکتی دقیقِ دستگاههای اتوماتیک امکانپذیر است. (جوش لیزری در باتری ها چگونه کار می کند)

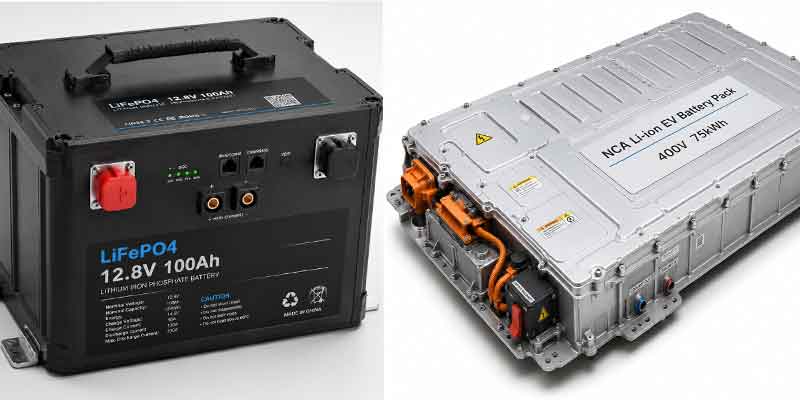

معرفی انواع باتریهای لیتیومی کدام تکنولوژی برای کدام کاربرد؟
باتریهای لیتیومی بر اساس ترکیب شیمیایی کاتد دستهبندی میشوند و هر کدام ویژگیهای متفاوتی برای جوشکاری و کاربرد دارند:
لیتیوم آهن فسفات (LiFePO4 یا LFP)
باتریهای LFP به دلیل پایداری حرارتی بالا و طول عمر طولانی، محبوبترین گزینه برای سیستمهای ذخیره انرژی و خودروهای الکتریکی اقتصادی هستند. این باتریها معمولاً در قالبهای منشوری تولید میشوند که جوش لیزریِ دربِ آنها (Cap Welding) یکی از مراحل استاندارد تولید است.
لیتیوم نیکل منگنز کبالت (NMC)
NMCها تعادل بسیار خوبی بین چگالی انرژی و توان خروجی دارند. به دلیل حضور نیکل و کبالت، این باتریها در صنایع خودروسازی مدرن بهشدت مورد توجه هستند. جوشکاری اتصالات این باتریها (که اغلب به صورت استوانهای یا کیسهای هستند) نیازمند دقت بالا در تنظیم پارامترهای لیزر است.
لیتیوم نیکل کبالت آلومینیوم (NCA)
این باتریها بالاترین چگالی انرژی را ارائه میدهند و برای وسایل نقلیهای که به برد طولانی نیاز دارند ایدهآل هستند. به دلیل حساسیت بالای این باتریها، استفاده از دستگاه جوش لیزری با سیستم کنترل حرارت دقیق (Pulsed Mode) برای جلوگیری از شوک حرارتی الزامی است.
لیتیوم تیتانات (LTO)
اگر به دنبال عمر چرخهای فوقالعاده (تا ۲۰ هزار بار شارژ) هستید، LTO گزینه نهایی است. این باتریها در زیرساختهای نظامی و صنعتی کاربرد دارند و به دلیل ساختار متفاوت، به روشهای جوش لیزری خاص برای اتصال به باسبارهای ضخیم نیاز دارند.
چالشهای جوشکاری فلزات در باتریهای لیتیومی

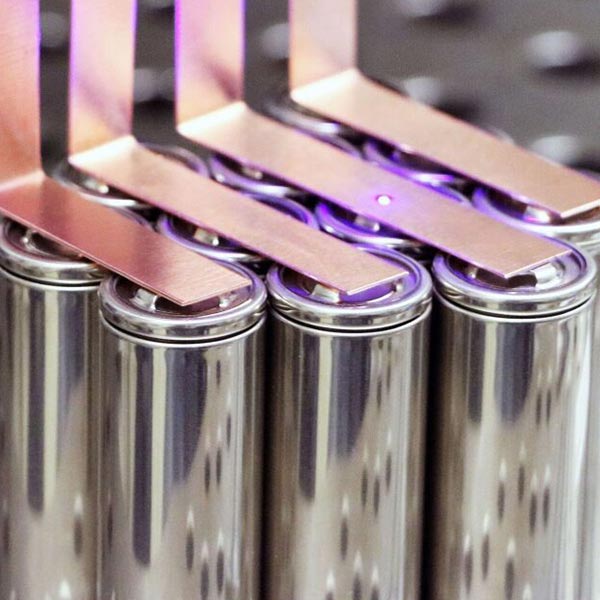

یکی از دلایل تخصصی بودن دستگاههای جوش لیزری در این حوزه، کار با فلزات بازتابنده مثل مس و آلومینیوم است. پرتوهای لیزر معمولی مادون قرمز ممکن است توسط سطح براق مس بازتاب یابند. به همین دلیل، دستگاههای پیشرفتهای که از لیزرهای سبز یا آبی یا پرتوهای با قابلیت مدولاسیون (Modulation) استفاده میکنند، برای جوشکاری این اتصالات بسیار موفقتر عمل میکنند. (چرا جوش لیزری بهترین روش اتصال مس به آهن در صنایع مدرن است؟)
فراتر از یک جوش ساده چرا NSPV استاندارد جدید تولید باتری است؟
دستگاه جوش لیزری اتوماتیک مدل NSPV با بهرهگیری از هد جوش ووبل (Wobble) برند QILIN و دقت موقعیتیابی میکرونی، پاسخی به چالشهای اصلی جوشکاری باتریهای لیتیومی است. این دستگاه نه تنها مشکل بازتابندگی فلزات (مس و آلومینیوم) را با کیفیت پرتو عالی (M2 < 1.3) حل کرده، بلکه با سیستم خنککننده چیلر صنعتی و کنترل دقیق فرکانس، ایمنی سلولهای باتری را در برابر شوکهای حرارتی تضمین میکند
استفاده از هد ووبل دار جوش برند QILIN
هد دستگاه لیزر این مهمترین ویژگی این دستگاه برای باتریهاست. هد ووبل (Wobble) پرتو لیزر را با الگوی خاصی (دایرهای، خطی یا هشتانگلیسی) حرکت میدهد. پرتو ووبل باعث میشود عرض جوش کمی بیشتر شده و تلرانسهای کوچک در چیدمان سلولها را پوشش دهد. همچنین، با مخلوط کردن بهتر حوضچه مذاب، از ایجاد ترک در جوش فلزات غیرمشابه (مثل جوش مس به آلومینیوم) که در تبهای باتری بسیار رایج است، جلوگیری میکند.
دقت تکرار پذیری
دقت تکرارپذیری ±0.01 میلیمتر برای دستگاهی که باید صدها سلول باتری را در یک پک به هم متصل کند، حیاتی است.در پکهای باتری، انحراف حتی نیم میلیمتری از مرکز تبِ باتری میتواند باعث سوراخ شدن بدنه سلول یا اتصال ناقص شود. این دقت بالا، کیفیت و ایمنی پک باتری را تضمین میکند.
سیستم نمایش محل جوش از طریق دوربین
این دستگاه مجهز به دوربین برای نمایش محل جوش است.در جوشکاری باتریهای لیتیومی، اپراتور یا سیستم اتوماسیون باید دقیقاً ببیند که پرتو روی تب قرار دارد یا خیر. این سیستم به اپراتور اجازه میدهد قبل از شروع فرآیند، محل دقیق را مشاهده کرده و از سلامت نقطه جوش اطمینان حاصل کند.
سیستم نمایش محل جوش از طریق دوربین
این دستگاه مجهز به دوربین برای نمایش محل جوش است.در جوشکاری باتریهای لیتیومی، اپراتور یا سیستم اتوماسیون باید دقیقاً ببیند که پرتو روی تب قرار دارد یا خیر. این سیستم به اپراتور اجازه میدهد قبل از شروع فرآیند، محل دقیق را مشاهده کرده و از سلامت نقطه جوش اطمینان حاصل کند.
فرکانس پالس بالا (تا 50,000 Hz)
قابلیت تغییر فرکانس پالس به این دستگاه اجازه میدهد تا دقیقاً میزان حرارت ورودی را کنترل کند همانطور که میدانید، باتریهای لیتیومی به حرارت بسیار حساساند. این دستگاه میتواند با تنظیم دقیق پالس، در عین حال که جوش عمیق و مستحکمی ایجاد میکند، زمان تابش حرارتی را به حداقل برساند تا گرما به مواد شیمیایی حساس داخل سلول نرسد.
ابعاد کاری مناسب (X=500mm, Y=400mm, Z=300mm)
ابعاد حرکتی محورها برای ساخت انواع پکهای باتریِ استاندارد و سفارشی کاملاً مناسب است.اکثر پکهای باتریِ خودرویی یا ذخیرهسازی انرژی در ابعاد متوسط تولید میشوند. این فضای کاری به شما اجازه میدهد پکهای باتری را بدون نیاز به جابجایی دستی سلولها، به صورت یکجا زیر هد قرار داده و عملیات جوش را به صورت اتوماتیک انجام دهید.
سیستم چیلر آب خنک اختصاصی
تضمین میکند که دمای منبع لیزر در فرآیندهای طولانیمدت جوشکاریِ پکهای بزرگ باتری، ثابت بماند.ثبات دمایی منبع لیزر، ثبات توان خروجی را تضمین میکند. اگر توان لیزر در حین جوشکاری یک پک ۱۰۰ سلولی نوسان داشته باشد، کیفیت جوشها یکنواخت نخواهد بود چیلر دستگاه لیزر NSPV این ثبات را تضمین میکند
سرمایهگذاری بر روی دستگاه جوش لیزری باکیفیت، نه تنها سرعت تولید پکهای باتری را به شدت افزایش میدهد، بلکه با کاهش نرخ خطا و ضایعات، هزینههای نهایی تولید را نیز پایین میآورد. چه در حال ساخت یک پک باتری کوچک باشید و چه در خط تولید صنعتی خودروهای برقی فعالیت میکنید، جوش لیزری تضمینکننده ایمنی، کارایی و طول عمر محصول شماست.
