دستگاه جوش لیزری و جوشکاری لیزری

دستگاه جوش لیزری شرکت وندا

جوش لیزری

با پیشرفت روز افزون فناوری لیزر ساخت دستگاه ها و تجهیزات که از این فناوری استفاده می نمایند جهت سهولت کار گسترش یافته است. یکی از این دستگاهها، دستگاه جوش لیزری و جوشکاری لیزری است. چگالی بالای نور لیزر می‌تواند سطح را در عرض چند میلی ثانیه تا نقطه جوش گرم نماید و در نتیجه تبخیر رخ دهد. این پدیده برای فرآیندهای همانند حفاری لیزری و برش لیزری مناسب است. برای توانهای کمتر لیزر، دمای سطح پس از چند میلی ثانیه به نقطه جوش می رسد. قبل از تبخیر لایه سطحی دمای لایه های زیرین به نقطه ذوب می رسد که به راحتی می‌تواند یک جوشکاری لیزری خوب را بین سطوح با دستگاه جوش لیزری فیبری ایجاد نماید .

با روند رو به رشد تکنولوژی جوش لیزری پیشرفت‌های زیادی در این صنعت و دستگاه های جوش لیزری شکل گرفته است. با توجه به لیزر آنها می‌توان این دستگاه را به صورت زیر تقسیم بندی نمود .

  • جوش لیزری Nd : YAG
  • جوش لیزری فایبر

لیزرهای فایبر یکی از انواع لیزرهای حالت جامد هستند که برخلاف لیزرهای گازی و مایع دانه های کوچک موجود در فیبر، پرتوی لیزر را تولید می نماید. در این فناوری به وسیله لیزر دیود نور اولیه جهت تحریک این دانه‌های کوچک تولید می گردد. با توجه به فناوری گنجانده شده در فیبر نوری همانند آینه های موجود در لیزرهای دیگر، نور پس از رفت و برگشت متوالی تقویت میگردد. نور تولید شده با طول موج ۱۰۶۴ نانومتر خارج می‌شود.از این لیزر به دلیل راحتی در انتقال نور و جابجایی راحت آن استفاده میشود.

دستگاه جوش لیزری فایبر و انواع آن

دستگاه جوش لیزر فایبر نیز با توجه به کاربری آنها بر اساس لیزرهای مورد استفاده در آنها به نوع پیوسته و پالسی تقسیم میشوند.لیزر فایبر بر اساس کیفیت پرتوی خروجی، انواع مالتی مد و سینگل مد را شامل می گردد .

جوش لیزری فایبر در مقایسه با جوش Nd : YAG به لوازم و تجهیزات کمتری نیاز دارد و در نتیجه دارای کابین کوچکتری است. به دلیل انتقال نور از طریق فیبر، آزادی عمل بیشتری را برای کاربر فراهم می نماید. درنتیجه کاربری با این راحت تر، اتصال جوش مستحکم‌تر ، میزان خرابی جوش کمتر و در نتیجه کیفیت جوش بهتری را دارد.

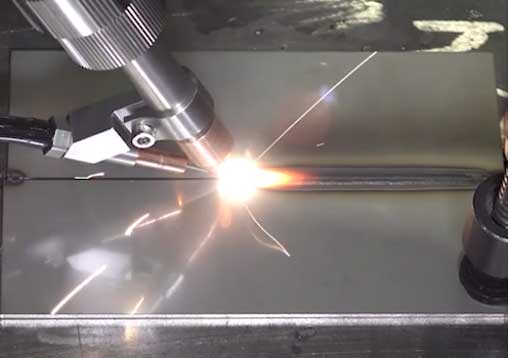

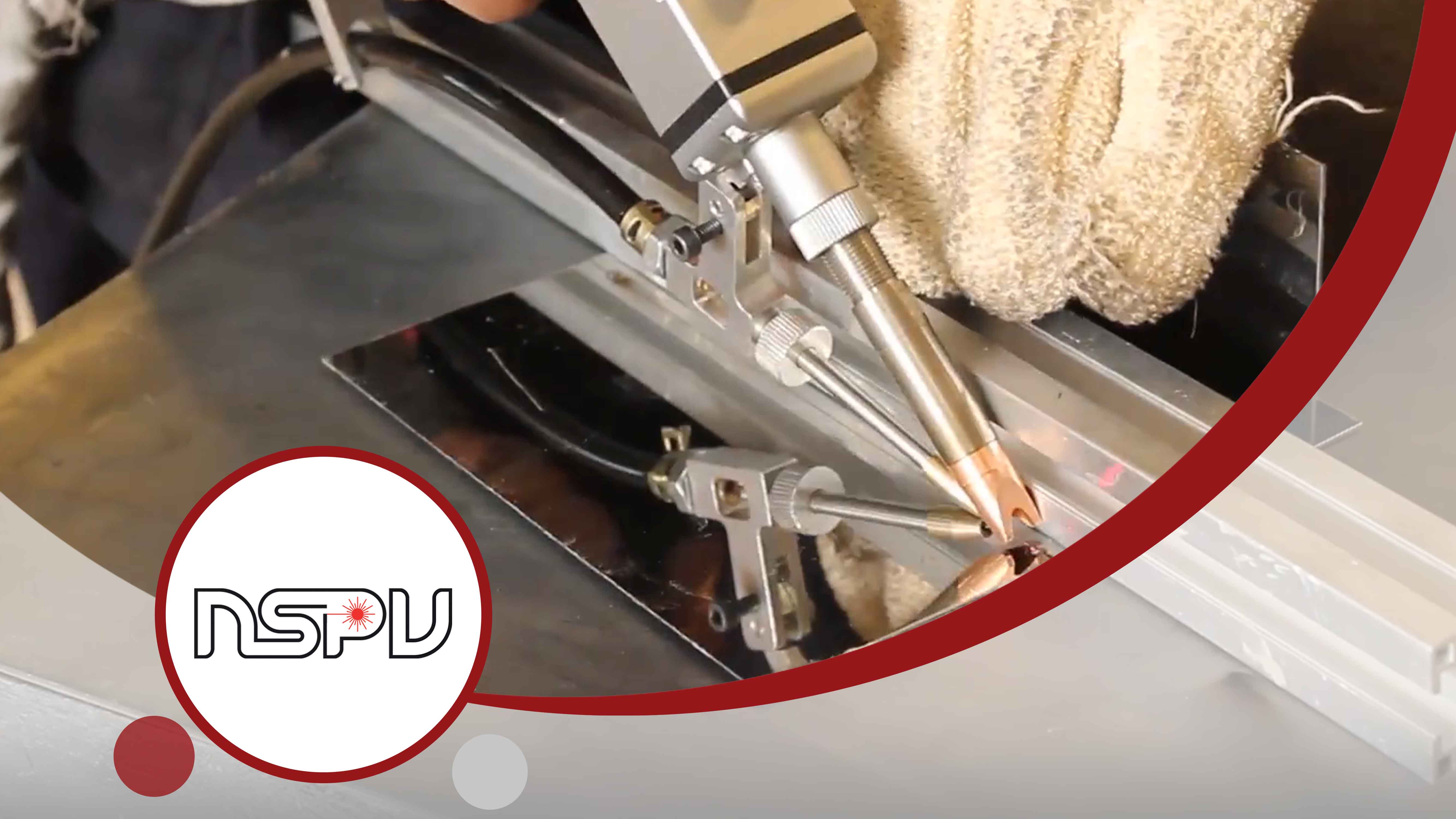

ویدئو نحوه انجام جوشکاری لیزری و کاربردهای مختلف

دستگاه جوش لیزر فایبر
پخش ویدیو

مزایای استفاده از دستگاه جوش لیزر فایبر

    • جوش عمیق و باریک بسیار تمیز و منظم،کاهش روند سنگ‌زنی یا سمباده پس از جوش
    • جوش لیزری دو فلز بدون استفاده از مواد پرکننده با دستگاه جوش لیزر
    • جوش دو فلز از یک جنس یا دو جنس مختلف
    • سرعت جوشکاری لیزری 2 تا 10 برابری نسبت به جوشکاری سنتی که موجب افزایش راندمان تولید در کنار صرفه جویی اقتصادی میشود. ( دو متر در دقیقه با عمق نفوذ دو میلیمتر با توان دو کیلو وات )
    • دفرمه نشدن و تغییر شکل بسیار کم با دستگاه جوش لیزر فایبر در اثر حرارت تا ۲۰۰ برابر کمتر از جوش قوس الکتریکی…
    • سرد شدن سریع ناحیه جوش داده شده و تشکیل ساختار خوب و مستحکم بعد از جوش
    • کیفیت جوش بالا و مسطح بودن قسمت جوش خورده، بدون تخلخل و خشک شدگی ناحیه جوش
    • استحکام بالای جوش به اندازه فلز پایه و حتی فراتر از آن
    • طول عمر بالای محل جوش نسبت به جوش های سنتی قوس الکتریکی و آرگون
    • کار با این دستگاه بسیار آسان و آموزش کار با آن بسیار ساده است.
    • قابلیت اتوماسیون سازی و جوشکاری خودکار و رباتیک برای جوش لیزری نقطه ای، خطی مستقیم و محیطی با سرعت و دقت بالا
    • قابلیت تنظیم پارامترهای دستگاه جوش لیزر فایبر با توجه به مواد مختلف جهت دستیابی به بهترین کیفیت جوش
    • طول عمر زیاد دستگاه جوش لیزری در تولیدات با حجم بالا در مقایسه با جوش سنتی
    • آلودگی محیطی کمتر
    • سیاه نشدن و اثر نگذاشتن در پشت کار
    • جوشکاری لیزری ورق های نازک، حتی نازک تر از 0.3 میلیمتر
    • جوشکاری لیزری قطعات مینیاتوری و کوچک با دقت بالا
    • کاهش مصرف انرژی الکتریکی در جوشکاری لیزری تا ۸۰ درصد در مقایسه با جوشکاری سنتی
    • کاهش ۷۰ درصد عملیات پرداخت و سنگ زنی پس از جوشکاری لیزری
    • جوشکاری لیزری در شرایط خاص در میدان الکترومغناطیسی, خلا ,در حضور گاز های خاص و در زیر مواد شفاف
    • جوش تمیز بدون وجود ناخالصی
    • جوشکاری لیزری بر خلاف جوشکاری سنتی، به راحتی قطعات غیر قابل دسترس را جوش میدهد.
  •
  •

جهت دریافت مشاوره و اطلاع از قیمت دستگاه جوش NSPV

با ما تماس بگیرید

جوش لیزری و کاربرد آن در صنایع مختلف

با توجه به ویژگی های ذکر شده برای دستگاه جوش لیزر و توسعه لیزر فایبر، این دستگاه به طور روز افزون در صنایع مختلف مورد استفاده قرار گرفته و به تجهیزات ضروری در این صنایع تبدیل شده است. در زیر صنایعی که معمولاً از دستگاه جوش لیزر فایبر استفاده می نمایند آورده شده است:

  • خودروسازی
  • نفت و گاز
  • لوازم خانگی
  • محصولات آشپزخانه
  • لوله و اتصالات و تجهیزات بهداشتی
  • تولید مخازن
  • باطری‌سازی
  • تبلیغات پزشکی
  • قالب سازی
  • ساخت موتور
  • طلا و جواهر
  • ساخت آسانسور
  • ساخت کابینت و قفسه
  • صنایع الکترونیک

دلایل صرفه جویی در هزینه ها با جوشکاری لیزری

  1. کاهش هزینه تولید به دلیل عدم وجود مواد مصرفی برای جوشکاری لیزری
  2. افزایش راندمان تولید به دلیل سرعت بالای دستگاه جوش لیزر فایبر و صرفه جویی در زمان و هزینه
  3. کاهش هزینه سنگ زنی بعد از جوشکاری لیزری به دلیل جوش تمیز و مستحکم توسط دستگاه جوش
  4. کاهش چشمگیر هزینه برق مصرفی و کاهش هزینه تولید با دستگاه جوش لیزر فایبر
  5. عدم نیاز به استخدام نیروی کار متخصص بدلیل فرآیند ساده جوشکاری لیزری

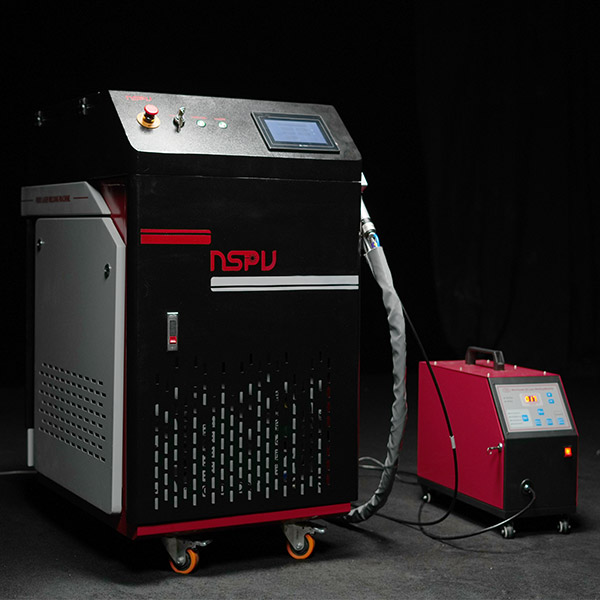

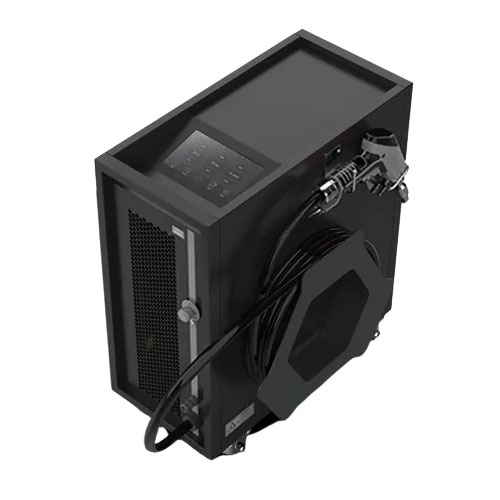

مشخصات دستگاه جوش لیزری 2023

جوش لیزری

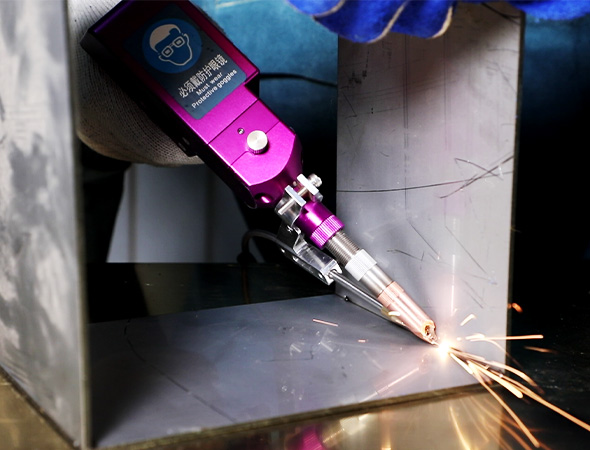

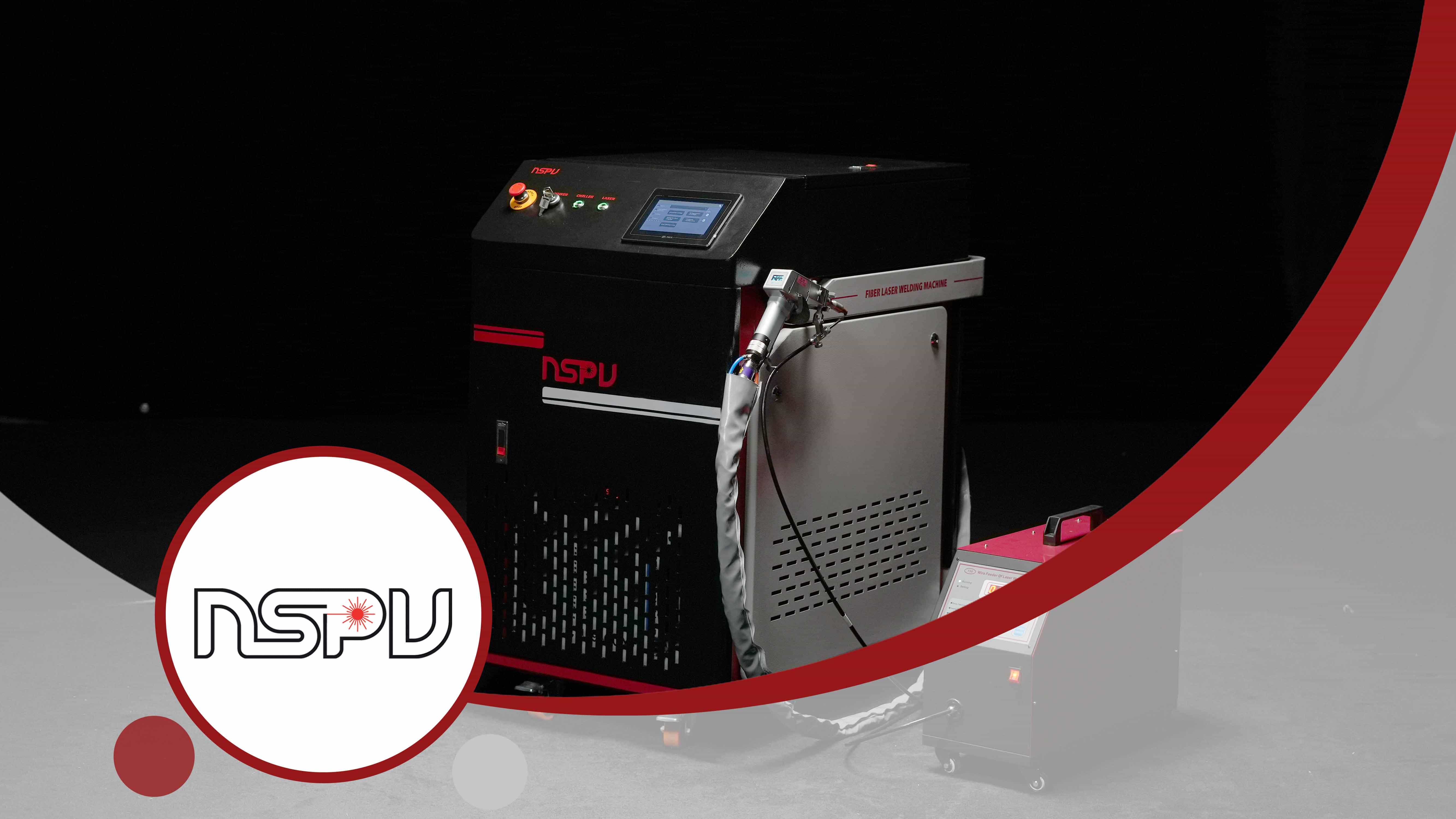

دستگاه جوش لیزر فایبر چگونه کار میکند؟

در دستگاه جوش لیزری، هد لیزر در دسته جوشکاری لیزری قرار می گیرد. فرآیند بدون تماس و فشار و در اثر تابش مستقیم نور لیزر بر روی سطح انجام می شود. به لطف این تکنولوژی جوش لیزری، حتی در مکان های سختی که امکان استفاده از جوش سنتی وجود ندارد می توان از این  دستگاه استفاده نمود. به راحتی با نصب نازل های مختلف به دسته جوش، برای قطعات پیچیده و بزرگ که دارای اشکال نامنظم هستند، در هر زاویه ای جوشکاری لیزری را انجام داد. به جهت حفظ ایمنی، دسته جوش لیزر زمانی عمل خواهد کرد که نوک آن با فلز در تماس باشد. سنسورهای حرارتی موجود در دسته جوش لیزر گرمای بدن را احساس کند .

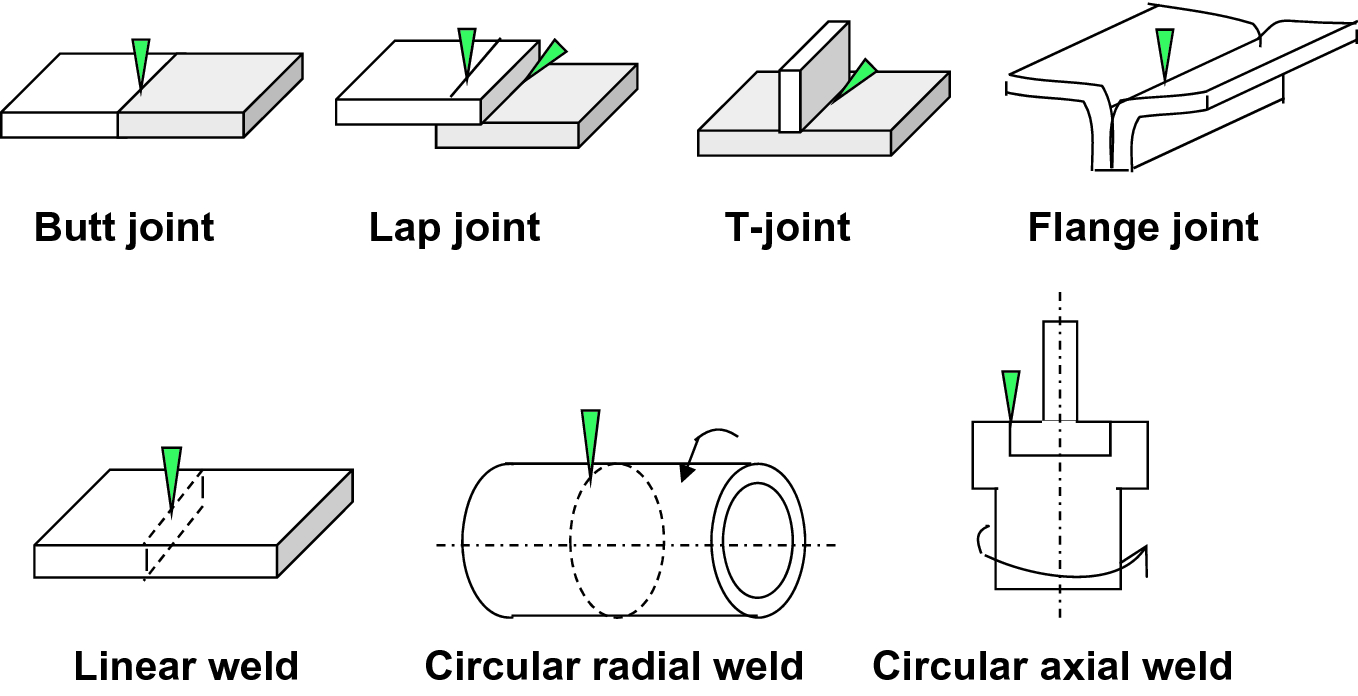

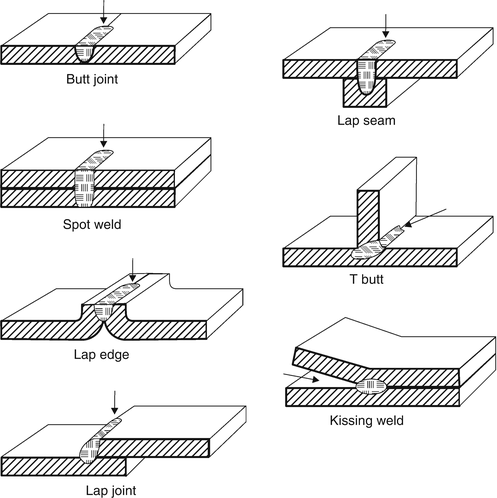

انواع جوش هایی که با استفاده از این دستگاه  می‌تواند صورت پذیرد عبارت است از:

  • جوش نقطه ای
  • جوش لب به لب
  • جوش بخیه ای
  • جوش  آب بند
  • جوش درز
  • جوش فیله ای صاف
  • جوش فیله ای داخلی
  • جوش لیزری فیله ای خارجی
  • جوش لیزری برای همپوشانی
انواع جوش لیزری
انواع جوش لیزری
انواع جوش لیزری

قیمت دستگاه جوش لیزری

جهت دریافت قیمت دستگاه جوش لیزری و مشاوره جهت خرید این دستگاه، با کارشناسان ما در شرکت نوین صنعت پرتو گستر وندا (NSPV) تماس حاصل فرمایید.

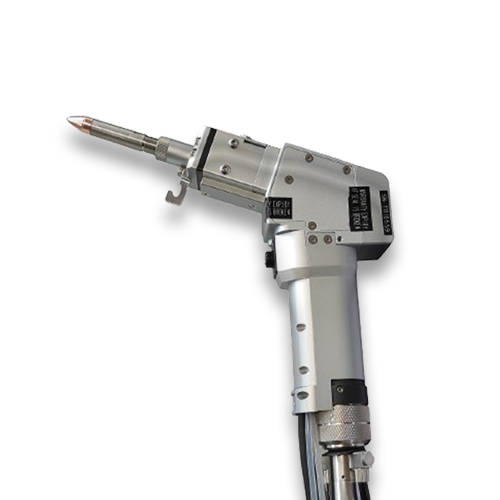

دسته جوش لیزری
مواد قابل جوشکاری با دستگاه جوش لیزری

موادی که می توان به وسیله دستگاه جوش لیزری جوشکاری نمود عبارتند از :

  • فولاد کربنی
  • فولاد ضد زنگ
  • استیل
  • گالوانیزه
  • آلومینیوم و آلیاژهای آن
  • آلیاژهای تیتانیوم
  • مس
  • نیکل
  • برخی پلاستیکها وکامپوزیتها

کدام دستگاه چه ضخامت ورقی را جوش می دهد؟

با توجه به توان لیزر مورد استفاده در دستگاههای جوش لیزری، ضخامت انواع ورقهایی که می توان با آنها جوش داد در تصویر زیر آورده شده است. همچنین عمق نفوذ جوش برای هر توان و جنس های مختلف نمایش داده شده است . شما می توانید براساس نیاز خود دستگاه جوش مورد نظر خود را انتخاب نمایید.

جوش لیزری
جوش لیزری

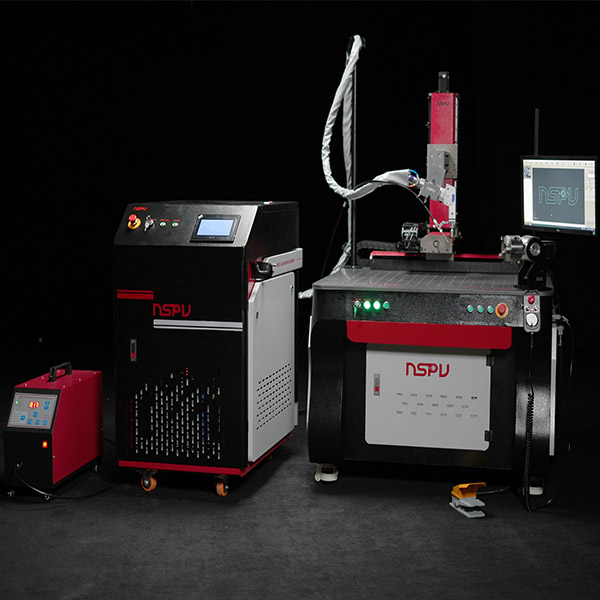

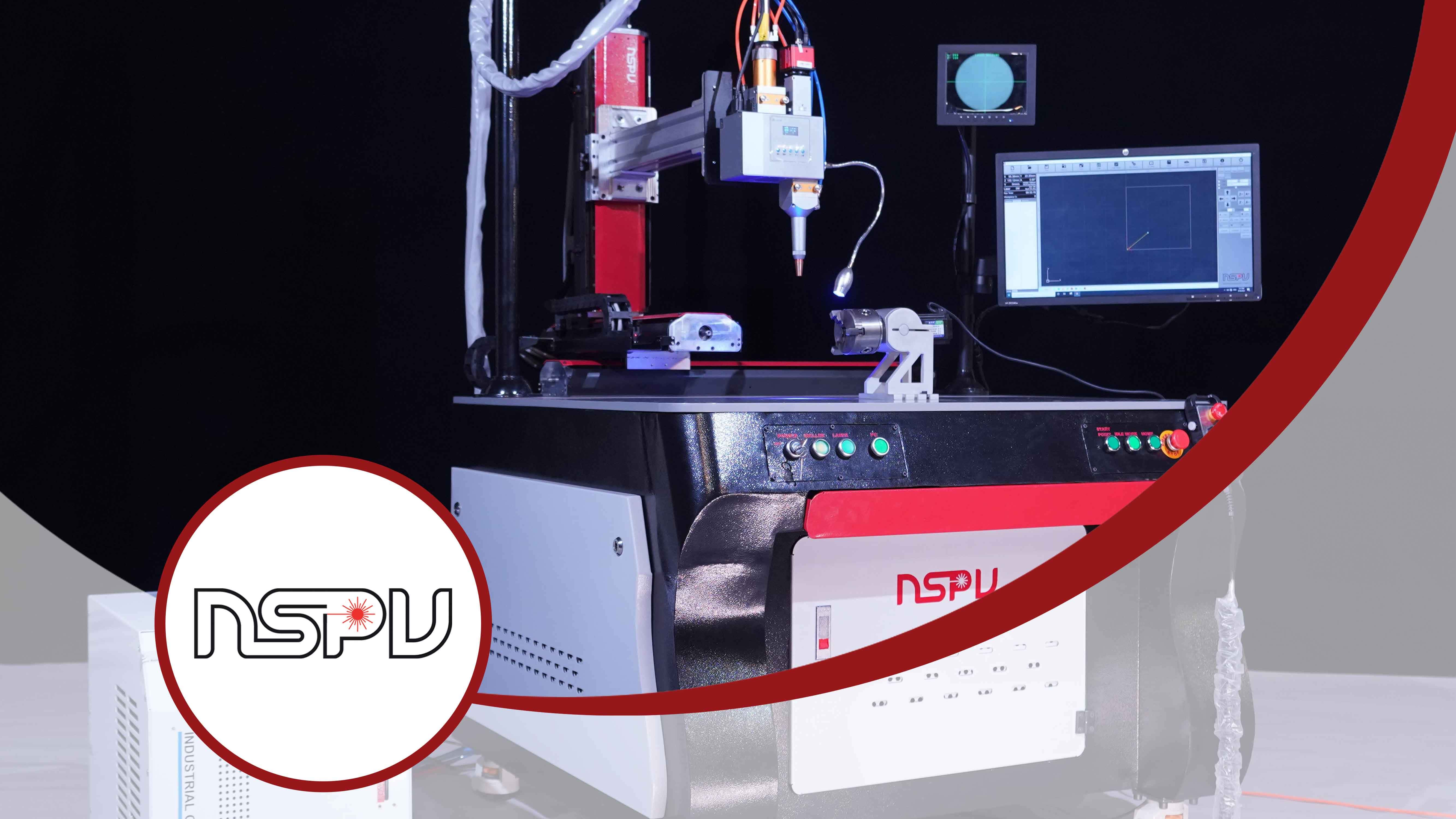

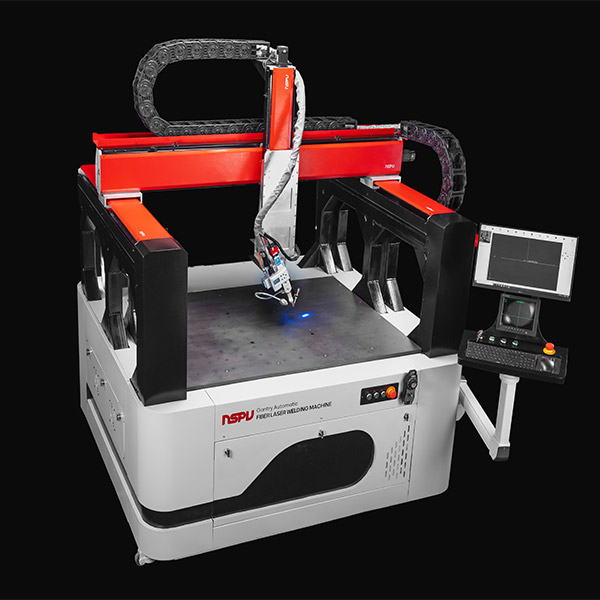

دستگاه جوش لیزر ی اتوماتیک

با ترکیب دستگاه جوش لیزری با سیستم CNC می توان قطعاتی که نیاز به جوشکاری ظریف و دقیق دارند که اجرای آنها با استفاده از جوشکاری دستی لیزری مشکل است را به راحتی انجام داد.

ویژگیهای دستگاه جوش لیزر ی اتوماتیک:

  • سرعت جوشکاری بالا
  • کارکرد ساده و یادگیری سریع
  • کنترل رباتیک فرآیند جوشکاری دقیق در قطعات پیچیده و ظریف که انجام آن توسط دست بسیار مشکل است
  • افزایش بازدهی فرآیند جوش لیزری از نظر سرعت، دقت و ظرافت نسبت به فرآیند دستی
  • نمایش realtime مقادیر کنترلی در طی فرآیند جوشکاری جهت کنترل و کسب بهترین نتایج جوشکاری
  • سیستم کنترل چهار محوره جهت برنامه ریزی آسان برای جوشکاری دقیق
  • جوشکاری آسان قطعات غیرقابل دسترس
  • دارای سیستم CCD و نمایشگر نظارت realtime بر فرآیند جوشکاری دقیق و ظریف
  • جوشکاری قطعات مینیاتوری و کوچک با دقت بالا
لیزر
کاربردهای دستگاه جوش لیزر فایبر:
  • صنایع بهداشتی: لوله های آب،سه راهی ها،شیرآلات و دوش
  • صنایع خودروسازی: جوشکاری واشر سر سیلندر،آب بند هیدرولیک،شمع،فیلتر و باتری
  • صنایع شیشه سازی: جوشکاری قالبهای فولادی،استیل و تیتانیوم
  • صنایع الکترونیک: جوشکاری رله حالت جامد، باتری، محفظه و سیستم موتور، اتصالات با کانکتور فایبر
  • صنایع لوازم خانگی: جوشکاری ظروف آشپزخانه و دستگیره ها و…

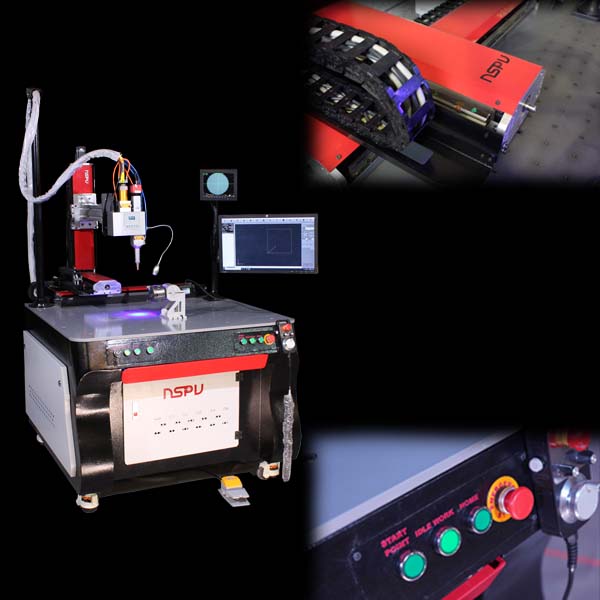

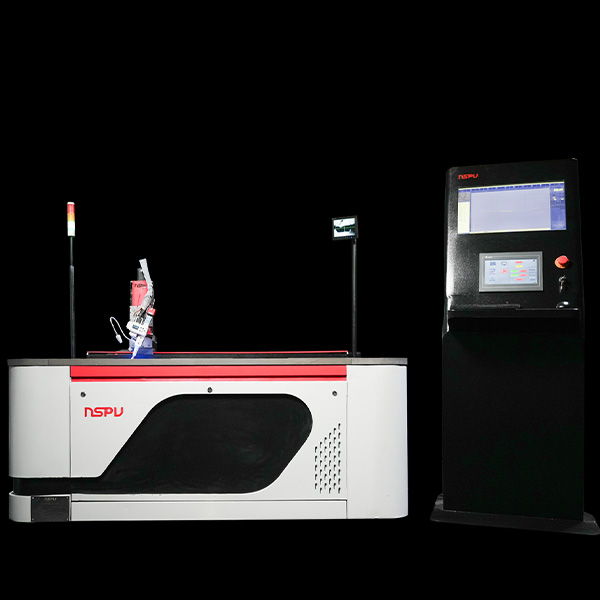

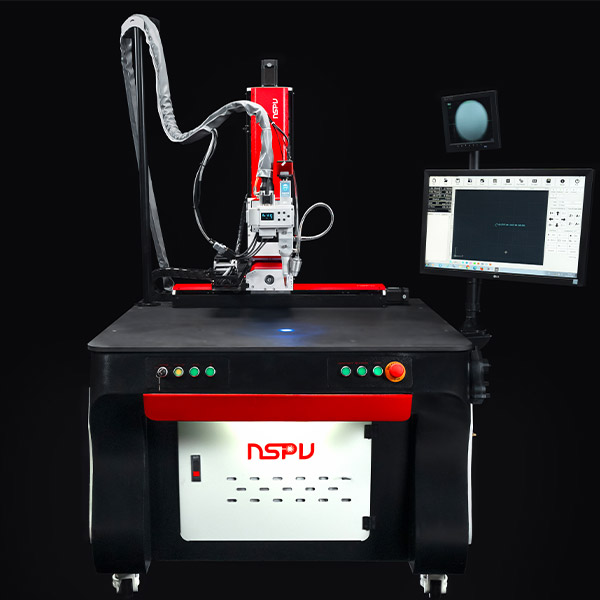

مشخصات فنی دستگاه جوش لیزری اتوماتیک شرکتNSPV

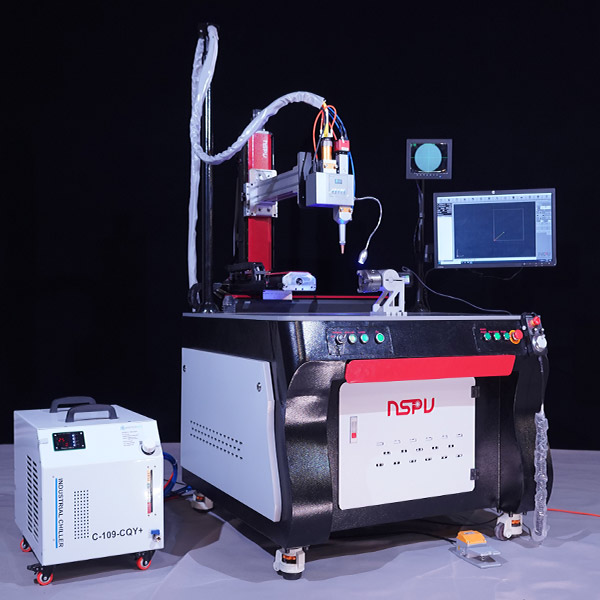

دستگاه جوش لیزری اتوماتیک

با ترکیب دستگاه جوش لیزری با سیستم CNC می توان قطعاتی که نیاز به جوشکاری ظریف و دقیق دارند که اجرای آنها با استفاده از جوشکاری دستی لیزری مشکل است را به راحتی انجام داد.
